立式餐厨泵
您的位置:首页 »产品展示 »立式餐厨泵
  • KWP型餐厨垃圾浆液处理泵

KWP型餐厨垃圾浆液处理泵

  • CCB型餐厨垃圾浆液处理泵是在引进国内外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代餐厨垃圾浆液处理泵类产品...
  • 产品详情

1、KWP型餐厨垃圾处理泵用途

KWP型餐厨垃圾处理泵是在引进国内外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代餐厨垃圾处理泵类产品,该系列产品结构合理可靠,使用维护方便,主要应用于餐厨垃圾处理,用于输送餐厨垃圾浆料、废水、油脂等介质。使用寿命远远大于螺杆泵和液下泵。它采用大管道防堵塞的结构,这样通过的颗粒直径可达口径的四分之一。根据用户的需求,在不允许泄漏的工况,在无密封基础上还可以加集装式密封。主要用于。大通道,无堵塞,清淤口。DN200以下口径,5万元每台起价;大于DN200,8万元每台起价。非诚勿扰!

2、KWP型餐厨垃圾处理泵工作条件


 转速:980、1480、2950r/min

 电压:380V

 进、出口口径:50­~300mm

 温度范围:≦150℃

 介质的固相物容积比:≦25%

3、KWP型餐厨垃圾处理泵型号意义

100CCB90-25
  100 —— 进、出口直径80mm
  KWP —— KWP型餐厨垃圾处理泵

90 —— 设计点流量90m³/h
  25 —— 设计点扬程25m
  F —— 采用副叶轮密封

4、KWP型餐厨垃圾浆液处理泵性能范围(设计点)

流量:3~720m³/h
  扬程:10~100m


5、KWP型餐厨垃圾浆液处理泵适用工况
  1、输送介质的温度小于150℃。
  2、输送介质的固相物容积比在25%以下。
  3、输送介质的运动粘度为(7~23)×10-6㎡/s。
  4、输送介质的密度小于1800kg/m³。
  5、输送介质的固体颗粒直径(单位mm):

 泵口径

 50

 65~80

100~125

 150~200

 250~300

 颗粒直径

 <10

 <20

<25

 <30

 <50

餐厨垃圾处理泵

餐厨垃圾处理泵



二、KWP型餐厨垃圾浆液处理泵结构特点
  KWP型餐厨垃圾浆液泵具有明显技术优势:
  1、水泵叶轮为半开式结构,效率较传统的螺杆泵和液下泵高10%~15%,同性能参数泵所配电机功率普遍低一个档次,节能显著,同时,叶轮抗汽蚀性能好。
  2、密封采用多面连环流体动力密封,由副叶轮密封和停机密封组成,适用于频繁启动场合。
  3、联接方式为水泵和电机刚性直联。从电机端俯视,泵为顺时针方向旋转。
  4、泵底部设计有适合餐厨垃圾处理运行的独特沉淀室,不能通过出口被排出的残渣介质等会沉入泵底部的沉淀室,可通过清淤孔清理。

三、KWP型餐厨垃圾浆液处理泵主要零部件材料

泵体

叶轮

泵轴

密封环

副叶轮

轴承支架

电机座

1Cr18Ni9Ti

Cr26合金

1Cr18Ni9Ti

Cr26合金

1Cr18Ni9Ti

1Cr18Ni9Ti

Q235-A

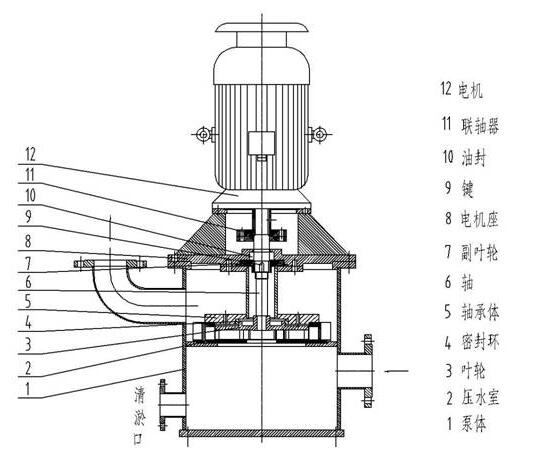

四、KWP型餐厨垃圾浆液处理泵结构示意图



五、KWP型餐厨垃圾浆液处理泵性能参数表

流量

扬程

H

转速

n

轴功率

Pa

配带电动机

效率

η

必需

汽蚀

余量

整机

功率

型号

m3/h

m

r/min

kw

kw

%

m

kg

50KWP8-20

6.4

8

9.6

21

20

19

2950

0.81

0.91

0.92

4

Y112M-2

45

48

54

3.0

3.0

3.5

200

65KWP8-50

6.4

8

9.6

53

50

48

2950

2.0

2.2

2.3

5.5

Y132M-2

47

50

55

3.0

3.0

3.5

250

65KWP10-20

8

10

12

21

20

19

1480

0.96

1.1

1.2

5.5

Y132S-4

48

51

55

3.0

3.0

3.5

240

100KWP30-25

24

30

36

26

25

24

1480

2.6

3.0

3.4

7.5

Y132M-4

65

68

70

3.0

3.0

3.0

350

125KWP150-25

90

150

180

30

25

20.6

2950

12.9

15.3

16.0

22

Y180-2

57

67

63

4.7

5.2

5.7

570

125KWP135-32

80

135

160

36

32

28

2950

13.3

18.1

19.7

30

Y200L1-2

59

65

62

4.7

5.2

5.7

630

150KWP180-25

108

180

216

27.2

25

23.2

1480

13.6

18.3

21.0

30

Y200L-4

59

67

65

3.5

4.0

4.5

920

150KWP200-32

120

200

240

34

32

29

1480

18.5

25.6

28.7

37

Y225S-4

60

68

66

3.5

4.0

4.5

970

200KWP300-25

180

300

360

28

25

22

1480

21.8

28.8

31.3

37

Y225S-4

63

71

69

3.8

4.3

4.8

1150

200KWP270-32

162

270

324

35.2

32

27.8

1480

25.9

34.6

37.2

45

Y225M-4

60

68

66

3.8

4.3

4.8

1280

250KWP550-25

330

550

630

27.1

25

22

1480

37.9

50.6

53.2

75

Y280S-4

64

74

71

5.0

5.5

6.0

1860

250KWP500-32

300

500

570

37.3

32

28.5

1480

48.4

59.7

61.5

75

Y280S-4

63

73

72

5.0

5.5

6.0

1950

300KWP650-22

390

650

750

25

22

20

980

42.2

53.4

56.8

75

Y315S-6

63

73

72

4.0

4.5

5.0

2530

六、KWP型餐厨垃圾浆液处理泵安装尺寸表




型号

L1

L2

H1

H2

H3

H4

H5

A2

A3

B2

B3

n-φd

50KWP8-20

335

460

20

490

1050

200

105

450

500

450

500

4-φ18

65KWP8-50

335

460

20

490

1050

200

105

450

500

450

500

4-φ18

65KWP10-20

335

460

20

490

1055

200

105

450

500

450

500

4-φ18

100KWP30-25

335

460

20

537

1140

200

105

450

500

450

500

4-φ18

125KWP150-25

335

460

20

550

1310

200

105

450

500

450

500

4-φ18

125KWP135-32

335

460

20

550

1420

200

105

450

500

450

500

4-φ18

150KWP180-25

430

530

25

630

1430

220

125

550

600

550

600

4-φ18

150KWP200-32

430

530

25

630

1530

220

125

550

600

550

600

4-φ18

200KWP300-25

430

570

25

780

1580

220

150

550

600

550

600

4-φ18

200KWP270-32

430

610

25

780

1650

220

150

550

600

550

600

4-φ18

250KWP550-25

450

680

25

970

1830

250

180

580

630

580

630

4-φ18

250KWP500-32

450

730

25

970

1830

250

180

580

630

580

630

4-φ18

300KWP650-22

450

840

25

1150

2360

250

180

580

630

580

630

4-φ18




进出口法兰

清淤口法兰

DN

D1

D2

D3

b

f

n-φd

DN

D1

D2

D3

b

f

n-φd

50

φ99

φ125

φ165

20

3

4-φ18

100

φ114

φ136

φ160

20

3

6-φ12

65

φ118

φ145

φ185

20

3

4-φ18

100

φ114

φ136

φ160

20

3

6-φ12

100

φ156

φ180

φ220

22

3

8-φ18

100

φ114

φ136

φ160

20

3

6-φ12

150

φ211

φ240

φ285

24

3

8-φ22

150

φ199

φ225

φ265

20

3

8-φ18

200

φ266

φ295

φ340

24

3

8-φ22

200

φ254

φ280

φ320

22

3

8-φ18

250

φ319

φ350

φ395

26

3

12-φ22

250

φ309

φ335

φ375

24

3

12-φ18

300

φ370

φ400

φ445

26

4

12-φ22

300

φ363

φ395

φ440

24

3

12-φ22
