VTM 立式长轴透平泵

VTM型立式长轴透平泵具有扬程范围广，结构紧凑，占地面积小的特点。
其拓展产品有筒袋型泵，用于输送凝结水及高挥发性液体等。

应用范围：VTM型立式长轴透平泵可应用于深井提水、雨水排放、渗透水排放；工矿企业的消防；自来水行业的取水；
钢铁行业的氧化铁皮水、灰渣水；筒袋型立式长轴透平泵可用于输送凝结水、挥发性液体。

材质：不锈钢304,316，316L、铸钢ZG235-450、铸铁QT400-18或HT250、双相钢2205或2507

性能及优点：VTM型立式长轴透平泵地面积小。可做成多级，以适应更高的扬程。
因为是干式泵，比潜水泵更安全、可靠。
不需要灌引水，随时可以启动。
有独特的排沙结构，可以适应含沙的水。
用多种不同的材质，可以适应各种不同的介质，包括酸及海水等介质。
全加工中心加工的金属模具铸造，外表美观，流道光滑。

VTM系列立式长轴透平泵性能范围

最大流量：25000立方米/小时（110000加仑/分）

最高扬程：70米（210英尺）

VTM系列立式长轴透平泵结构特点

◆ 所有出水弯头为焊接件。

◆ 外接管与导叶体均采用法兰连接，采用止口定位，维修时方便装拆。

◆ 可采用闭式结构抽送腐蚀与磨损介质。

◆ 有半开式、闭式叶轮，半开式叶轮不带密封环。优化的导叶和叶轮组合，可提供较高效率。

◆ 416SS 传动轴。传动轴之间用键式联轴器连接，方便维修。

◆ 有各种材料的轴承供选择，如橡胶、赛龙、碳纤维、陶瓷等。

◆ 可生产防腐蚀、防磨损材质。

◆ 可选用空心的泵轴对导叶体轴承进行冲洗。

◆ 设计灵活，适合层上或层下出水的结构，也可按用户要求量身定制。

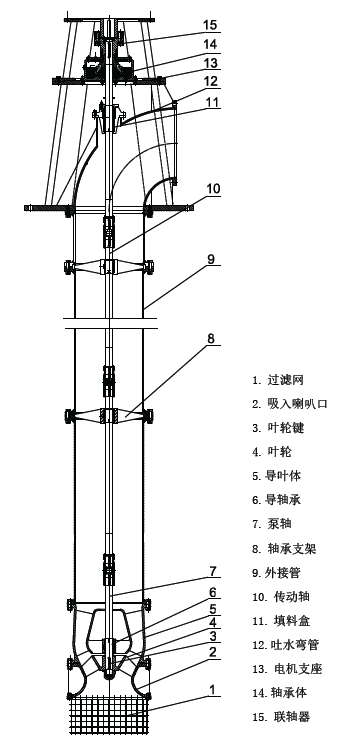

VTM系列立式长轴透平泵剖面图

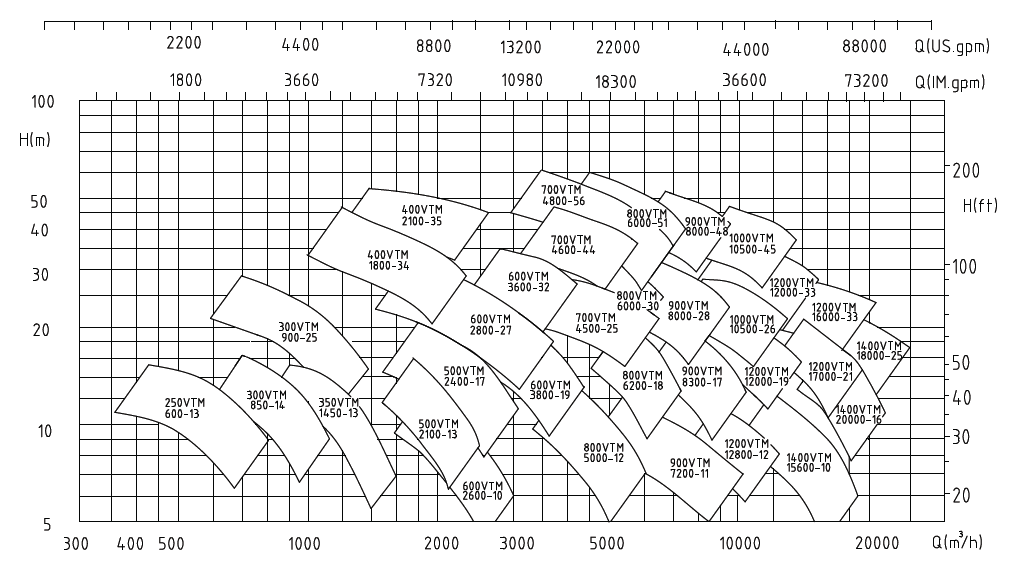

VTM系列立式长轴透平泵型谱图
